TGIS 是匠恒覆盖材料、图纸、基层、安装、检验与交付记录的住宅标准。
设计内容、出图深度与技术参数，按项目施工范围、现场条件及适用规范确认。
01 / DESIGN
设计的依据，是日常使用
空间是否顺手，材料是否适用，
设备是否便于维护，均有具体的判断依据。
居住需求 · 人体工程
生活与尺度
依据家庭成员、日常习惯与收纳需求安排空间。门洞、过道、操作台、柜体与家具的尺寸，应符合通行、取物和日常操作的需要。
关注儿童活动、老人通行与未来使用变化。
性能 · 基层 · 收口
材料与工法
熟悉材料与工法，把握每一道施工细节。瓷砖、木地板、涂料、板材、石材、五金与防水材料的性能、环保等级及适用条件，应有相应资料依据。
核对基层、防水、安装与收口，关注开裂和渗漏风险。
配色 · 光环境 · 织物
灯光与软装
运用家具、灯光与织物，在空间里相互协调。灯具配置兼顾照明用途、色温、防眩与控制方式；窗帘、地毯和饰品的材质与色彩应与空间相适。
结合实际材料样板、家具尺寸与灯具参数判断。
水电暖通 · 安装条件
设备与检修
统筹给排水、电气、空调、新风、地暖与智能家居。设备尺寸、管线走向、开关插座、安装接口及检修空间，应在方案和图纸中明确。
安装、使用、拆换和维护均应有可达的空间。
材料造价 · 长期使用
预算与维护
依据预算安排材料与工程费用，说明配置调整及其影响。材料和构造的选择兼顾耐用性、清洁便利、维修条件与后续更换。
流行形式需结合具体住宅条件判断适用性。
结构 · 消防 · 燃气
安全与边界
识别承重结构、消防、燃气与强弱电布置等相关要求。拆改范围、设备安装条件与禁止施工的位置，应结合现场情况及适用规范核对。
设计变更记录原因、影响范围与确认结果。
02 / DRAWING DIRECTORY
一套好的施工图，
应交代这些内容
平面、立面、水电与节点共同说明施工做法。以下目录涵盖住宅装修常见图纸，具体出图项按项目施工范围确认。
基础资料与现状
封面、目录与设计说明
注明项目、图号、工艺、材料与施工注意事项。
原始结构图
记录承重墙、梁柱、门窗、管道、层高及实测尺寸。
墙体拆改图
区分拆除与新建墙体，明确承重结构及禁止拆除范围。
空间与完成面

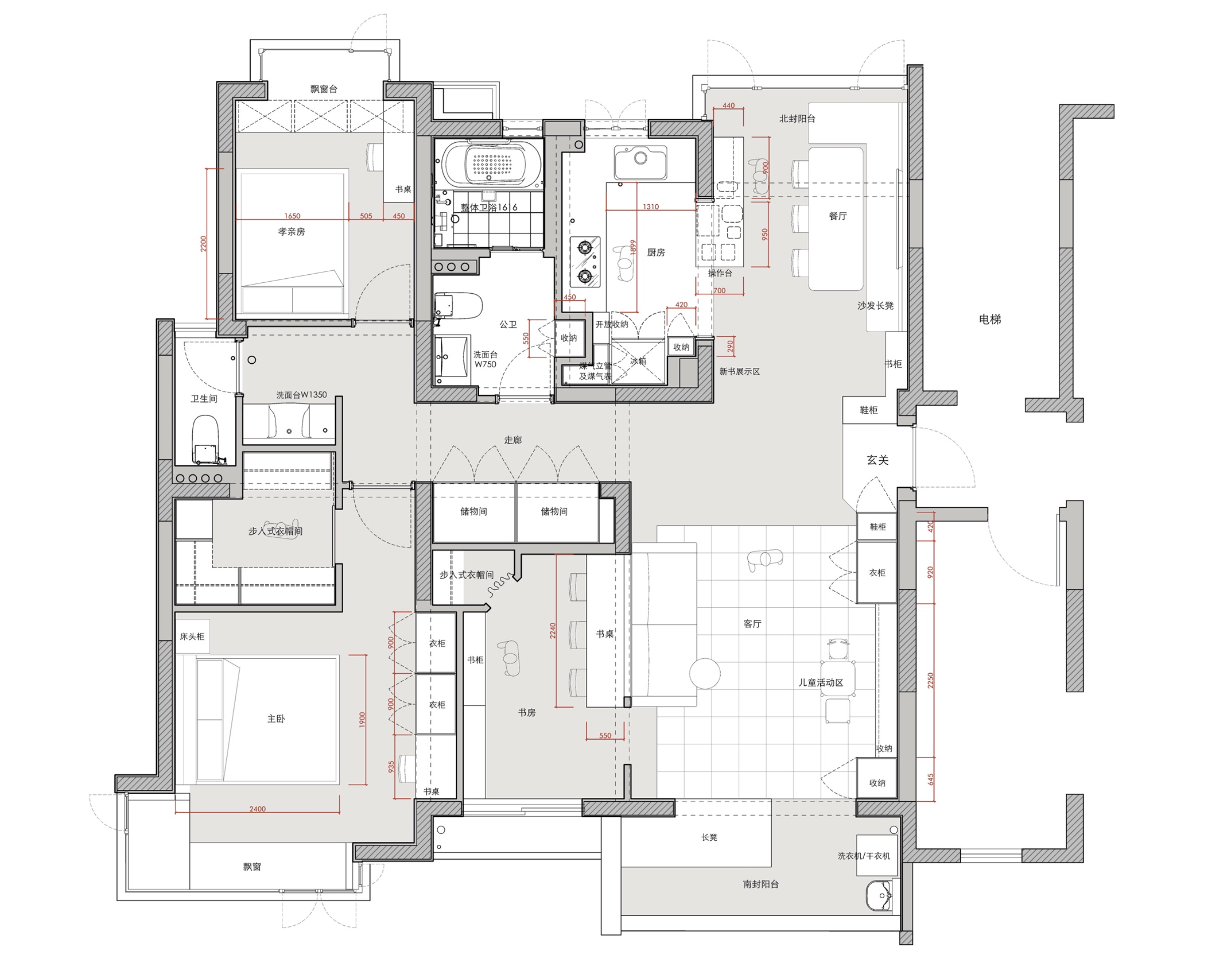

平面布置图
交代家具、柜体、门洞、空间关系与通行动线。
地面铺装图
交代地砖、地板、门槛石、排水坡度与材质分格。
天花布置图
交代吊顶造型、标高、灯具、风口与检修口。
天花尺寸图
标明吊顶及相关构件的定位、分段与完成尺寸。
设备与点位
强弱电施工图
标明插座、开关、回路与照明控制关系。
给排水施工图
标明给水、排水、地漏、马桶与龙头的定位。
立面、节点与材料
各空间立面施工图
交代立面尺寸、材料、设备、柜体与饰面关系。
关键节点与收口大样
说明门套、窗台、吊顶转角、瓷砖收口及柜体基层。
材料表与饰面样板编号
图纸标注、材料规格与选定样板相互对应。
图号、版本、材料样板与设计变更记录应相互对应。
03 / CAD EXPRESSION
图面清楚，
尺寸有据
比例、线型、文字与标注共同建立图纸层次。以下数值为匠恒出图参考，应结合项目、纸幅与打印比例适配，并核对实际打印效果。
出图比例
平面、天花与地面图常用 1:50，大户型按需要采用 1:60 或 1:75；立面图采用 1:30、1:40 或 1:50；节点与剖面采用 1:5、1:10 或 1:20。同类图纸比例保持一致，文字和标注按出图比例适配。
图层与线型
墙体、门窗、家具、天花、水电、标注与文字分别设层。粗实线 0.35–0.40 mm 表示剖切墙体等主要轮廓，中粗线 0.25 mm 表示柜体及构件轮廓，细实线 0.15–0.18 mm 表示尺寸、引线与图例；虚线表示隐蔽轮廓，点划线表示轴线或中心线。打印后层次应清楚。
文字与字高
使用宋体或国标长仿宋，长仿宋宽高比参考 0.7，保持汉字与数字清楚。以 1:50 图纸为例，纸面标注字高 2.5 mm、说明文字 3 mm、图名 5–6 mm，模型空间按比例换算；文字不压图线、不与标注重叠。
尺寸与标高
由外向内设置总尺寸、轴线或开间尺寸、细部定位尺寸，避免交叉与拥挤。标明门窗、插座、下水和柜体位置；明确 ±0.000 对应的完成面基准、吊顶标高与地面高差，标高以米为单位保留三位小数。
索引与图例
统一剖切符号、索引、图号与详图编号。开关、灯具、给排水和空调风口使用统一图例，整套图纸的符号与编号相互对应。
04 / SITE VERIFICATION
图纸与现场，
相互核对
尺寸、材料与工艺应在图纸和现场保持一致。现场交底明确施工条件，变更及时反映到图纸与记录中。
实测与预留
尺寸与现场实测吻合，注明原始条件的偏差，并按构造和安装要求预留调整余量。
图纸相互对应
核对平面位置、立面高度、水电点位和柜体尺寸，避免各张图纸之间出现矛盾。
节点做法清楚
交代基层做法、材料厚度与收口方式，满足木工、瓦工和安装人员据图施工的需要。
设备条件完整
标明插座与给排水预留高度，核对洗碗机、中央空调、净水器等设备尺寸及检修空间。
施工边界明确
涉及燃气、消防与承重结构时，核对适用要求及改动边界，在图纸中明确禁止施工的范围。
05 / PRESENTATION
效果表达与完工预期
空间、材质和光线的表现，
应有明确的方案与选材依据。
空间与视角
透视正常，避免明显畸变；包含客餐厅全景、卧室、厨卫等主要视角，能说明空间关系与使用尺度。
材质与灯光
材质表现贴近选定样板，灯光贴近预计完工条件，避免过度修饰造成效果图与实景的明显落差。
项目资料与设计记录
设计说明、施工图、材料样板与设备资料共同说明方案依据。现场核对和设计调整应留有记录，交付图纸反映实际完成情况。
